電纜故障測試儀SLD-DQ330X

系統簡介

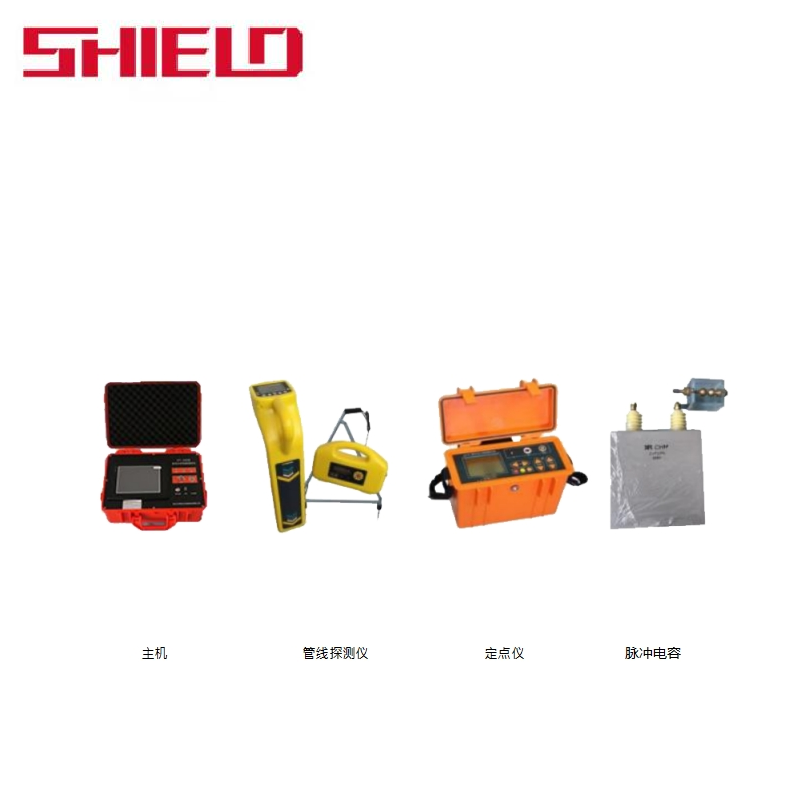

SLD-DQ330X 加強型電纜故障測試系統可解決 35kV 以下電力電纜的故障，全套組合由四個單元組成：

 1、故障測距單元：電纜故障測距主機

采用了彩色液晶觸摸屏，操作簡單，波形易判讀。同時測距系統可自動定位故障點 距離， 故障測距簡單而輕松

2、尋蹤及識別單元：全數字多功能電纜探測儀 路徑尋測采用了全數字電磁感應技術，可輕松解決運行或非運行電纜的走向以及識別問題、特別是解決了過去無法解決的金屬性死接地故障的難題。

3、故障定點單元：智能定位儀

系統所配精確定位儀具有聲、磁波形顯示、強弱指示；可提示故障點距離以及路徑等多項功能。

4、高壓信號單元：分體式高壓源更加靈活方便

電纜故障預定位及精確定位的能量提供部分，給電纜提供高壓高能的電壓脈沖。具有接線簡單、體積小、重量輕、移動方便等優點。

各單元功能與特點

（一）、智能電纜故障測試儀主機

1、顯示方式：大屏幕電容觸摸

2、操作方式：win8 操作系統。

3、故障預定位測試方法：低壓脈沖法；高壓沖閃取樣法；

4、軟件支持 6 波形同屏疊加對比，容易發現隱含故障點。

5、可測試各種 35kV 以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的 各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障

6、可測量長度已知的任何電纜中電波傳播的速度

7、可測量電纜故障故障性質

8、采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz（自適應脈寬）

9、測試最長電纜：100km

10、測試最短電纜(盲區)：無盲區

11、測試誤差：系統相對誤差±1%

12、供電方式：220V 或內置鋰電池

13、待機時間：連續使用 6 小時左右

14、遠程服務支持：可以通過手機 wifi 上網連接公司服務器，實現遠程在線測試

15、工作環境溫度：-20℃～+40℃，相對濕度：RH≤85%（25℃）

（二）、尋蹤及識別單元：全數字多功能電纜探測儀

1、發射機功能：具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。

2、接收機功能：用于對地下管道、電纜的位置、走向、埋深及管中電流測量。

3、左右定位箭頭指示目標管線位置，定位快速、精確；前后箭頭和 dB 值指示防腐層破損點的位置及大小。

4、具有背光功能，適合夜間搶險使用。

5、GPS 地理定位功能，管道走向自動成圖。

6、專業數據分析軟件，檢測報告自動生成。

7、接收機特有功能：用于故障（管道故障是指外防腐層破損，電纜故障是指外 護層損壞）定位, 檢測地下管線的絕緣破損情況。

8、電流測量：測量發射機施加到被測管線上的電流。

9、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找 前后測試電纜的通斷性和絕緣質量。

10、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

11、定位精度高： 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的精確度。

(1) 極大值法：可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（ H X ）或水平梯度（ DH X ）的變化, 據其最大值的位置來定位;

(2) 極小值法：用谷值模式, 通過測定垂直分量（ HZ ）的變化, 據其最小值的位置來定位。

12、測深方法多: 具有多種測深方法可任意可選,并可相互驗。

(1) 雙水平線圈直讀法；

(2) 單水平線圈 80%法、50%法;

(3) 45 度法。

13、抗干擾性強：

(1) 觀測參數多：既可測水平分量（ H X ）、垂直分量（ HZ ）又可測水平梯度（ DH X ）。

(2) 發射功率大：發射機輸出功率達 10W 且連續可調,根據需要任意選擇。 工作頻率多： 發射機頻率：128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz。

(3) 接收機頻率：無線電、50Hz、100Hz、128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、 83kHz。（型號不同，頻率稍有不同）

(4) 根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。

 14、操作簡便：

(1) 直觀：采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。

(2) 自動：測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到最佳，測深完畢自動恢復到測深前的工作模式。

15、連續工作時間長, 使用成本低：

發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可循環使用，大大降低了檢測成本。

16 、發射機交直流兩用：

正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器， 儀器即可正常使用，而不必等儀器充足電再使用。

（三）、故障定點單元：智能定位儀

1、聲磁同步接收，抗干擾能力強。

2、聲磁信號波形顯示，信號和噪聲易于區分。

3、光標測量聲磁延時，精確判斷故障點的遠近。

4、可根據磁場波形的初始極性，在定點的同時進行路徑探測。

5、高性能抗噪耳機監聽。

6、大屏幕液晶顯示，界面友好、簡單易用。

7、內置大容量鋰離子電池供電，配快速充電器。

8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若 15 分鐘沒有任何 操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。

9、高防護等級，小巧便攜。

10、聲磁同步定點功能：

聲音信號通頻帶：中心頻率 400Hz，帶寬 200Hz。 信號增益：80dB。

定點精度：0.1m。

11、電源：

電池：內置鋰離子電池組，標稱電壓 7.4V，容量 3000mAH。 功耗：300mA，可連續使用時間>9 小時；

充電器：輸入 AC220V±10%，50Hz；標稱輸出 8.4V，DC1A。 充電時間：<4 小時。

顯示方式：320×240 點陣大屏幕液晶。

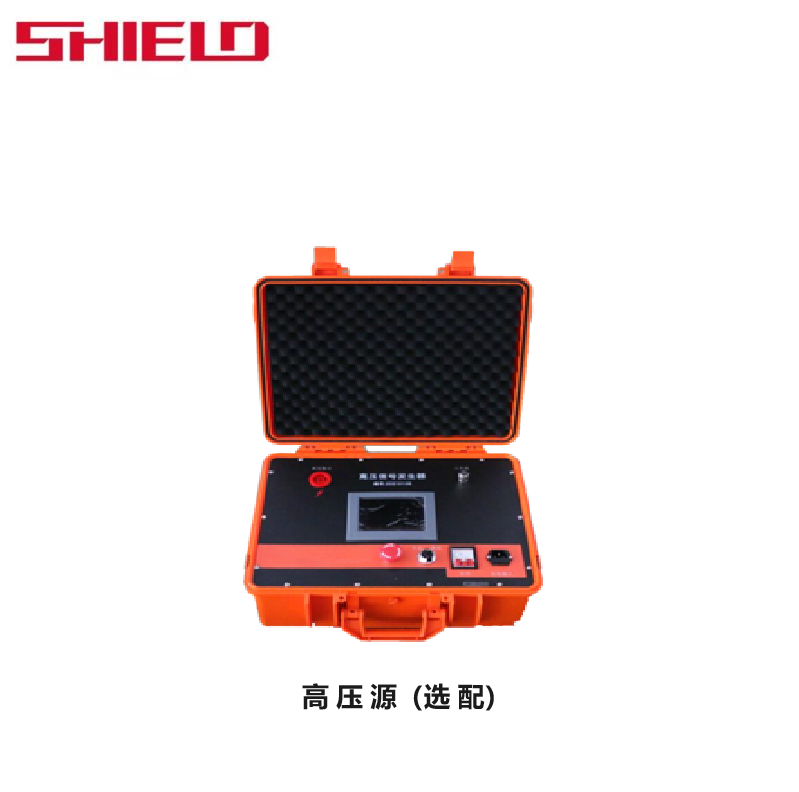

（四）、高壓信號單元：高壓電源

1、體積小，重量輕。

2、數字式電壓調節和控制。

3、液晶屏數字和表盤顯示，使觀察更加直觀。

4、零電壓?jiǎn)?dòng)，操作安全可靠。

5、電壓輸出0-36kV 連續可調

6、外置電容2μF/35kV

7、額定工作電流30mA

8、顯示器5.6 寸彩色液晶

9、輸入電壓220V±10% 50Hz±1Hz
